Pregled proizvoda

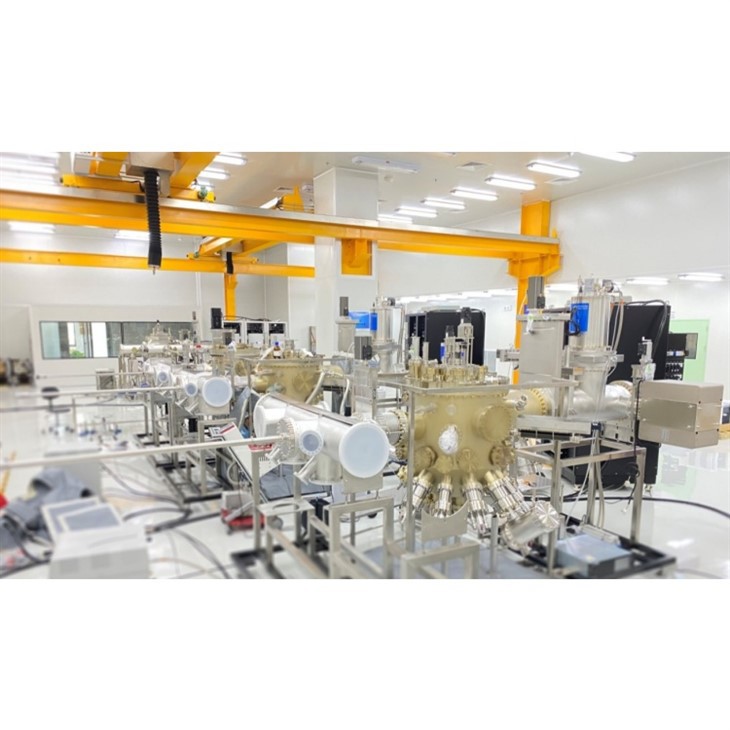

Naš sustav epitaksije molekularnim snopom (MBE) je visoko-precizna oprema za epitaksijalni rast namijenjena složenim poluvodičkim materijalima, posebno ultra-tankim heterostrukturnim materijalima. Uglavnom se koristi u proizvodnji optoelektroničkih i mikroelektroničkih uređaja kao što su GaAs pHEMT, VCSEL, HBT, APD, PIN, detektori na bazi antimona-i HgCdTe detektori. Široko se primjenjuje u mobilnoj komunikaciji, komunikaciji optičkim vlaknima, umjetnoj inteligenciji, kvantnom računalstvu, nacionalnoj obrani, vrhunskim-istraživanjima fizike i drugim poljima.
Prednosti
Napredna PBN/PG/PBN tehnologija grijanja osigurava izvrsnu ujednačenost temperature pločica, pružajući stabilnu osnovu za visoko-kvalitetni epitaksijalni rast.
Usvajanje napredne tehnologije peći s dvostrukim nisko{0}}/srednje{1}}temperaturnim izvorom i tehnologije peći-kontroliranog izvora pucanja pomoću ventila, čime se može postići precizna kontrola toka snopa i poboljšati kvaliteta materijala.
Opremljen visoko{0}}pouzdanom tehnologijom automatskog prijenosa pločica ili ručnim prijenosom pločica, zadovoljavajući različite scenarije upotrebe i poboljšavajući radnu fleksibilnost.
Dobra ujednačenost debljine filma, komponenti i dopinga, kao i visoka točnost kontrole, osiguravajući konzistentnost i stabilnost performansi epitaksijalnih materijala.
Prijave
Optoelektronički uređaji: koriste se u razvoju VCSEL, APD, PIN, detektora na bazi-antimona, HgCdTe detektora, itd., koji podržavaju komunikaciju optičkih vlakana, senzorske i slikovne sustave.
Mikroelektronički uređaji: Primijenjeni za pripremu GaAs pHEMT, HBT i drugih visoko{0}}frekventnih i visoko{1}}uređaja za mobilnu komunikaciju, radar i bežični prijenos.
Vrhunsko-istraživanje: koristi se u kvantnom računalstvu, istraživanju novih materijala i vrhunskoj-tehnologiji nacionalne obrane, pružajući visoko-kvalitetne epitaksijalne materijale za osnovna istraživanja i industrijalizaciju.
FAQ
P: Što je MBE sustav?
O: MBE je kratica za Molecular Beam Epitaxy. To je alat visoke preciznosti koji se koristi za uzgoj ultratankih slojeva poluvodiča visoke kvalitete. Široko se koristi u istraživačkim laboratorijima i industrijskoj proizvodnji za izradu naprednih optoelektroničkih i RF uređaja.
P: Po čemu se vaš MBE sustav ističe?
O: Naš sustav nudi stabilan ultra visoki vakuum, preciznu kontrolu nad parametrima rasta, veliku ujednačenost među pločicama i pouzdane dugoročne performanse. Također je modularan, tako da ga možete prilagoditi različitim materijalima i procesima.
P: Koje materijale možete uzgajati s njim?
O: Dobro funkcionira za složene poluvodiče kao što su GaAs, GaN, InP, materijali na bazi Sb i razne prilagođene heterostrukture koje se koriste u laserima, detektorima i visokofrekventnim uređajima.
P: Koje su glavne primjene?
O: Uobičajene upotrebe uključuju VCSEL, fotodetektori, APD, pHEMT, HBT, infracrvene detektore, kvantne uređaje, optičke komunikacijske dijelove i istraživanje poluvodiča sljedeće generacije.
P: Može li se prilagoditi?
O: Da. Nudimo fleksibilne konfiguracije za izvorne peći, rukovanje uzorcima, nadzor na licu mjesta i druge opcije koje odgovaraju potrebama istraživanja i razvoja ili male-proizvodnje.
