Pregled proizvoda

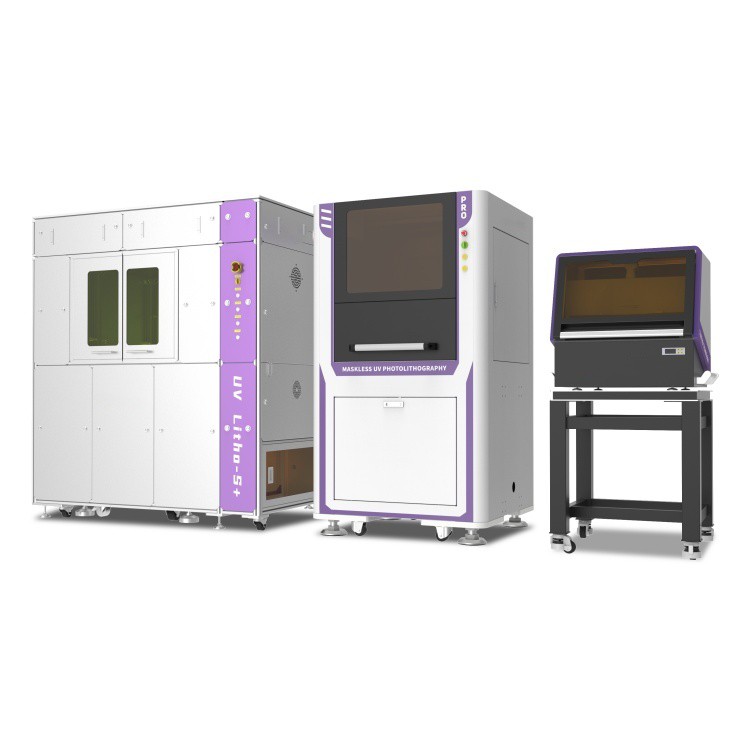

Ovaj litografski stroj bez maske, jednostavno rečeno, stroj je koji može urezivati zamršene uzorke na materijale bez "maske". Fleksibilniji je i isplativiji-od tradicionalne šablonske litografije i omogućuje brze prilagodbe uzorka, što ga čini prikladnim za istraživanje, proizvodnju malih-serija i podučavanje.

Dolazi u četiri glavna modela:

1. Stroj za litografiju bez maske za istraživanje prikladan je za laboratorijska istraživanja, rukovanje materijalima od 6 inča i sposoban za graviranje uzoraka do 0,4 mikrometra, nudeći visoku preciznost;

2. Brza-verzija litografskog stroja bez maske namijenjena je za-malu{2}}serijsku proizvodnju, rukovanje 8-inčnim materijalima izuzetno velikim brzinama, do 2500 kvadratnih milimetara u minuti;

3. Obrazovna verzija stroja za litografiju bez maske mali je stolni model, veličine samo 2 inča, idealan za nastavu u učionici i jednostavan za rukovanje;

4. Verzija ultra-velikog formata sposobna za rukovanje materijalima od 2- metra, zadovoljavajući specifične potrebe obrade velikih razmjera.

Bilo da se radi o sitnim komponentama čipova, mikrofluidnim čipovima za biološke pokuse ili obrazovnim demonstracijama, postoji model koji će zadovoljiti vaše potrebe, štedeći vam vrijeme i novac eliminirajući potrebu za maskom.

Ako želite znati kako koristiti određeni model ili koji model odabrati za određenu vrstu scenarija obrade, obratite se našoj tvrtki. To ćemo vam detaljno objasniti pomoću brošure proizvoda.

Prednosti

Fleksibilan dizajn, nema potrebe za maskama

Preciznost kritične dimenzije do 400 nm

Brzina do 1200 mm2 /min

Ekspozicija do 4 m2

Grayscale litografija do 4096 razina

Parametri

Model	MLM 100	MLM 200	MLM 300
Kritična dimenzija	0.8 μm	0.4 μm
Minimum redaka i razmaka	1.0 μm	0.8 μm
Brzina ekspozicije	Leća①:3 mm²/min Leća②: 20 mm²/min Leća③:100 mm²/min	Leća①:1 mm²/min Leća②:3 mm²/min Leća③: 20 mm²/min Leća④:100 mm²/min	Leća①:10 mm²/min Leća②:60 mm²/min Leća③:150 mm²/min
Točnost prekrivanja (5 mm × 5 mm)	400 nm	350 nm
Preciznost prekrivanja (50 mm × 50 mm)	1000 nm	700 nm
Valna duljina	LED: 405 nm / 380 nm	LED: 405 nm / 390 nm
Automatsko mijenjanje objektiva	Podržano
Sivi tonovi	Neobavezno	Podržano	Nije-izborno
Podloge	3 mm × 3 mm (min.) & 150 mm × 150 mm (maks.)
Debljina podloge	0-10 mm
Format podataka	GDS & DWG & DXF
Dimenzije (D×Š×V)	750 mm × 800 mm × 700 mm	1150 mm × 950 mm × 2000 mm
Težina	320 kg	590 kg
Zahtjevi za instalaciju	Ukupna površina: 1,5 m × 1,5 m Snaga:1,3 Kw; Temperatura: 20-30 stupnjeva; Vlažnost: RH 40-60 % Napajanje: 220 V ±5 %, 50 Hz ±1 Hz, 10 A	Ukupna površina: 2,2 m × 1,7 m Snaga:1,4 Kw; Temperatura: 20-30 stupnjeva; Vlažnost: RH 40-60 % Napajanje: 220 V ±5 %, 50 Hz ±1 Hz, 10 A

Model	MLM 400	MLM 500
Kritična dimenzija	1.0 μm	0.5 μm
Minimum redaka i razmaka	2.0 μm	0.5 μm
Brzina ekspozicije	Leća①:1000 mm²/min Objektiv②: 2500 mm²/min	Leća①:75 mm²/min Leća②:300 mm²/min Leća③:1200 mm²/min
Točnost prekrivanja (5 mm × 5 mm)	500 nm	250 nm
Preciznost prekrivanja (50 mm × 50 mm)	1000 nm	500 nm
Valna duljina	LD: 405 nm / 375 nm
Automatsko mijenjanje objektiva	Podržano
Sivi tonovi	Neobavezno
Podloge	3 mm × 3 mm (min.) & 200 mm × 200 mm (maks.)
Debljina podloge	0-10 mm
Format podataka	GDS & DWG & DXF
Dimenzije (D×Š×V)	1700 mm × 1300 mm × 1950 mm
Težina	1400 kg
Zahtjevi za instalaciju	Ukupna površina: 2,7 m × 2,3 m Snaga:2,4 Kw; Temperatura: 20–26 stupnjeva; Vlažnost: RH 40-60 % Napajanje: 220 V ±5 %, 50 Hz ±1 Hz, 16 A

FAQ

Koja je najveća prednost ovog stroja u usporedbi s tradicionalnim litografskim strojevima?

Uklanja potrebu za "maskama" (predlošcima koji se koriste u tradicionalnoj litografiji). Promjene uzorka vrše se izravno u softveru, čime se štede troškovi i vrijeme pripreme predloška. To znatno olakšava probnu-serijsku proizvodnju i istraživanje novih dizajna.

Koliko se dobro može urezati? Imaju li različiti modeli različitu preciznost?

Preciznost ovisi o modelu: istraživačka verzija može urezivati do 0,4 mikrometra, verzija velike-brze 0,5 mikrometara, a obrazovna verzija 1,5 mikrometara, što je dovoljno za većinu dnevnih istraživanja i proizvodnje.

Materijale koje veličine može podnijeti?

Manji materijali uključuju obrazovnu verziju (2 inča, približno 5 cm), istraživačku verziju (6 inča) i brzu-verziju (8 inča). Za ultra-veće materijale postoje modeli s mogućnošću graviranja do 2 metra, prikladni za velike senzore i fleksibilne zaslone.

Koliko je brz? Je li prikladan za proizvodnju malih-serija?

Brza-verzija može gravirati do 2500 četvornih milimetara u minuti, što je dovoljno za malu-serijsku proizvodnju. Istraživačka verzija daje prednost preciznosti, ali njezina brzina također zadovoljava eksperimentalne potrebe bez dugog vremena čekanja.

Osim standardnih materijala, može li gravirati posebne materijale?

Može gravirati dijamante, optička vlakna, pa čak i zakrivljene male lopatice motora. Također se može opremiti pretincem za rukavice za rukovanje materijalima osjetljivim na vodu i kisik (kao što su mikro-LED i magnetski oksidi).

Može li se koristiti u školskoj nastavi? Postoje li odgovarajući modeli?

Dostupna je obrazovna verzija. Veličine je-stolnog računala, jednostavan je za rukovanje i savršen za studente da vježbaju principe fotolitografije. Preciznost od 1,5 mikrona dovoljna je za nastavne eksperimente.

Je li izvor svjetla fiksiran? Može li se promijeniti?

Zadana je ultraljubičasta svjetlost od 405 nm. Za posebne potrebe mogu se odabrati druge valne duljine (kao što su 380nm i 375nm) bez zamjene cijele jedinice.
